ESDIS Presentation Library 4/0 и PSC Concentrated Inspection Campaign (CIC) по навигационной безопасности
Эта инспекционная кампания будет проводиться в течение трех месяцев, начиная с 1 сентября 2017 года и заканчивая 30 ноября 2017 года . Каждое судно будет подвергаться только одной инспекции в рамках этого CIC в период проведения кампании.
Инспектора государства порта (PSCOs) будут использовать список из 12 вопросов для проверки того, что навигационное оборудование, имеющееся на борту, соответствует указанному в сертификатах, капитаны и штурмана квалифицированы и ознакомлены с оборудованием мостика, особенно ECDIS, и что навигационное оборудование обслуживается и функционирует должным образом.
Одним из хороших инструментов подготовки к визиту PSC может быть чек-лист ESDIS Familiansation Recommendatons, разработанный Nautical Institute.
"Paperless” навигация исключительно по ECDIS все более широко применяется в морской индустрии и, в соответствии с требованиями SOLAS, к концу десятилетия большинство судов будет оборудовано ECDIS.
Разработка ECDIS - это непрерывный процесс, основанный на потребностях пользователей, технологических достижениях и необходимости улучшения, связанных с безопасностью судоходства. Необходимость улучшения ранее принятого стандарта ECDIS была также признана ИМО «для обеспечения эксплуатационной надежности такого оборудования и с учетом технического прогресса и накопленного опыта» и привела к пересмотру стандарта эффективности для ECDIS MSC.232 (82), принятого в декабре 2006 года. Аналогичным образом периодически пересматривались соответствующие стандарты IEC, а также стандарты IHO, используемые для производства и отображения электронных навигационных карт (ENC).
В октябре 2011 года IHO выпустила ECDIS Data Presentation and Performance Checks, которые включали в себя две фиктивные карты ENC, предназначенные для того, чтобы определить использует ли ECDIS последнюю IHO S-52 Presentation Library ed. 3.4. Эти проверки также применялись, если в системе присутствовали какие-либо известные аномалии отображения ENC. Штурманам было предложено провести серию быстрых тестов, используя контрольные карты в своих ECDIS, чтобы выявить возможные проблемы с отображением. Если в системе была установлена более старая библиотека отображения IHO или у нее наблюдалась серьезная аномалия отображения, штурманам было рекомендовано связаться с их производителем ECDIS или с соответствующей компанией по техническому обслуживанию, чтобы получить исправления (patches) для программного обеспечения и продолжить тестирование. Результаты тестов должны были быть отправлены в IHO для анализа и использования при пересмотре стандартов.
The IHO ESDIS Data Presentation and Performance Checklistt не предназначены и не подходят для использования в качестве Port State Inspection / Carriage проверок на соответствии ECDIS стандартам.

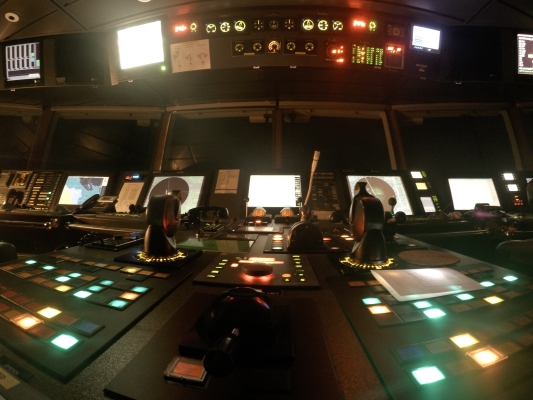

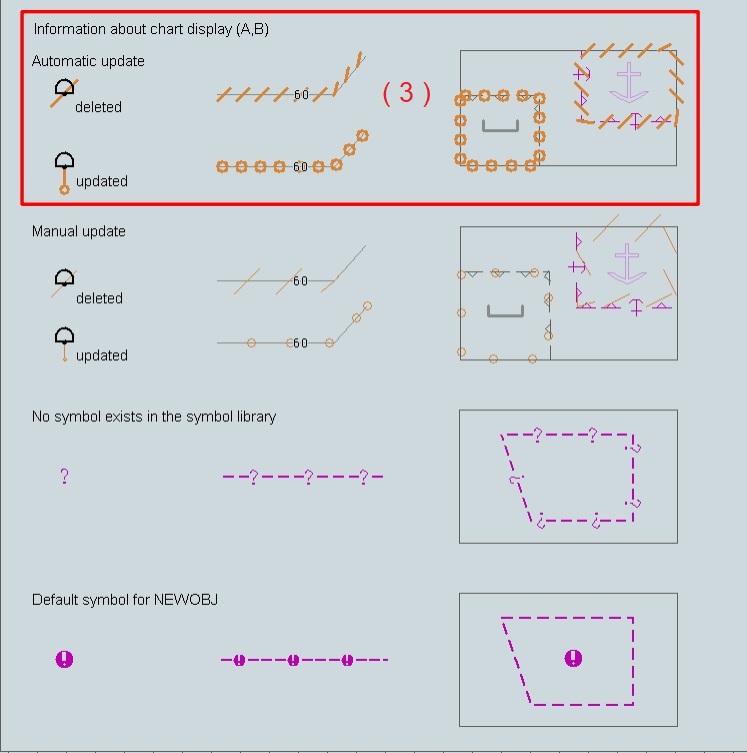

Новые стандарты IHO относятся к следующему:- Новый дизайн Chart object info functionality (Pick report), который должен обеспечивать простой и понятный доступ пользователя к информации.- Реорганизация управления оповещениями, которая должна привести к меньшему количеству сигнализаций генерируемых объектами ENC.- Пересечение навигационных опасностей (isolated dangers and aids to navigation), а также особых участков (систем разделения движения, якорных стоянок и т.д.) будет генерировать только визуальные оповещения.- Safety contours будут генерировать как визуальные, так и звуковые оповещения.- Стандартизованный способ генерации статуса обновлений ENC позволит как морякам, так и инспекторам Port State Control подтвердить что установленные ENC откорректированы по последнюю дату.- Улучшение системы обратной связи для детального контроля работы функций ECDIS.- Управление картами и генерация ENC status reports.- ENC test data sets.- Другие изменения – новые символы, название подходных каналов и якорных стоянок, подсветка обновлений ENC, временные объекты, новые слои отображения карт, и т.д.
Все ECDIS должны поддерживать функцию отображения используемой версии IHO Presentation Library. В IHO ECDIS Presentation Library edition 4.0 пункт 19.1 написано: ‘The edition number of the PresLib installed must be available to the Mariner on request’. Это требование также отображено в стандарте IEC 61174 edition 4 clause 5.5.1 Presentation library (S 52/Annex A, Part I/19.1) ‘The edition number of the PresLib installed shall be available to the Mariner on request’.
Функция отображения IHO Presentation Library в различных моделях ECDIS вызывается по-разному. Однако, именно это будет требоваться инспекторами PSC для того, чтобы подтвердить, что ECDIS обновлен до последних стандартов IHO. MSC.1.Circ.1503: «Additionally, ECDIS software should be kept up to date such that it is capable of displaying up-to-date electronic charts correctly according to the latest version of IHOs chart content and display standards».

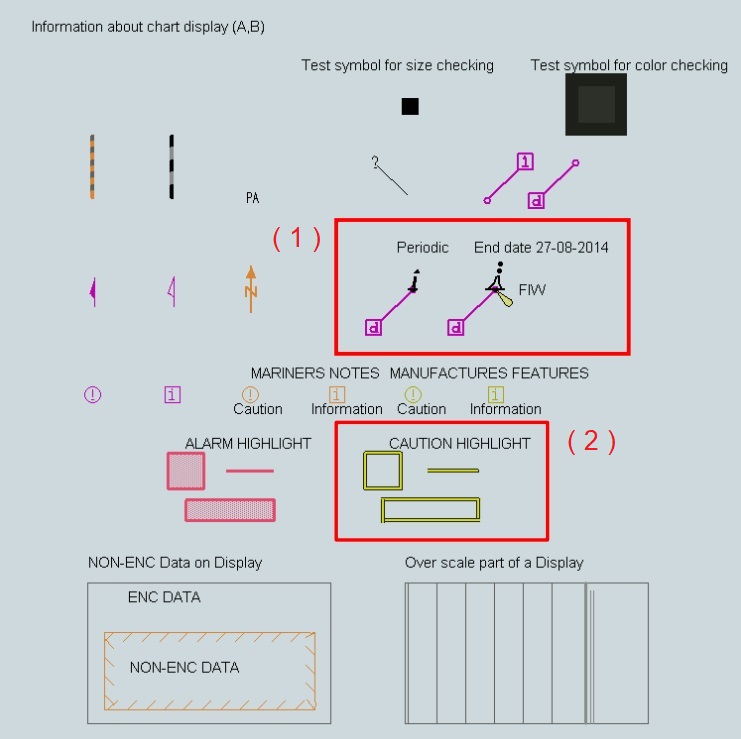

ECDIS Chart 1 и проверки IHO Presentation Library edition 4.0
![]() |
![]() |

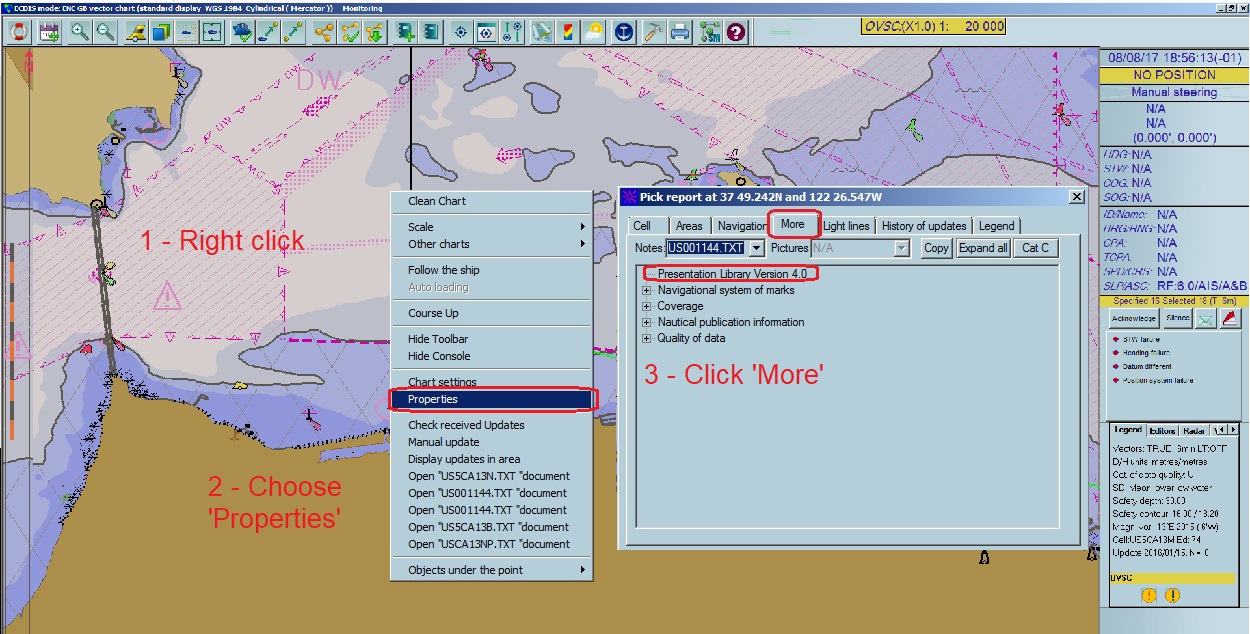

В соответствии с выше описанным, штурмана обязаны знать как определить текущую версию resentation Library. Как правило, это можно осуществить посредством вызова "PIC report” на карте ENC. Давайте проверим, как это работает в различных системах.
IHO Presentation Library check on Transas Navi-Sailor 4000

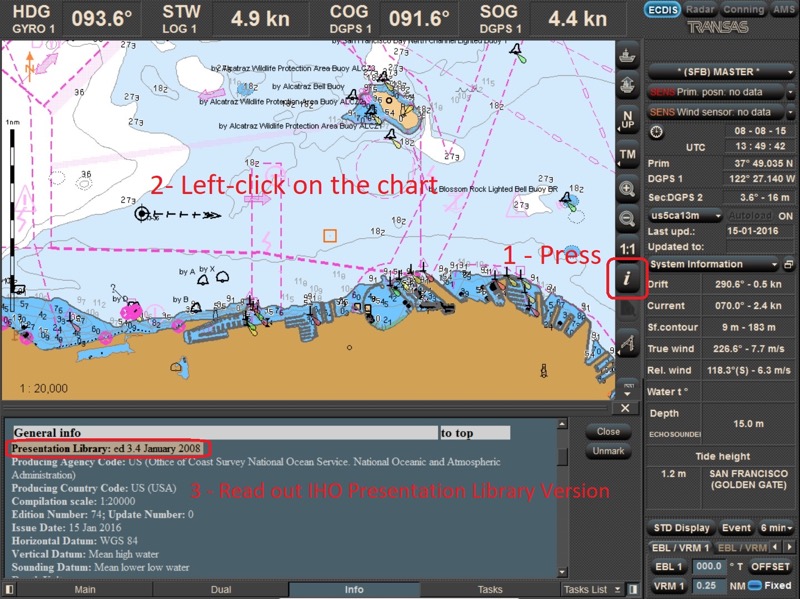

( 1 ) Нажмите кнопку "I” на консоли справа
( 3 ) Нажмите "General” в поле отображения информации о карте
![]() |
![]() |
В данном случае ECDIS все еще работает со старой библиотекой Presentation Library ed 3.4 from 2008.
IHO Presentation Library check on Simrad Maris 900

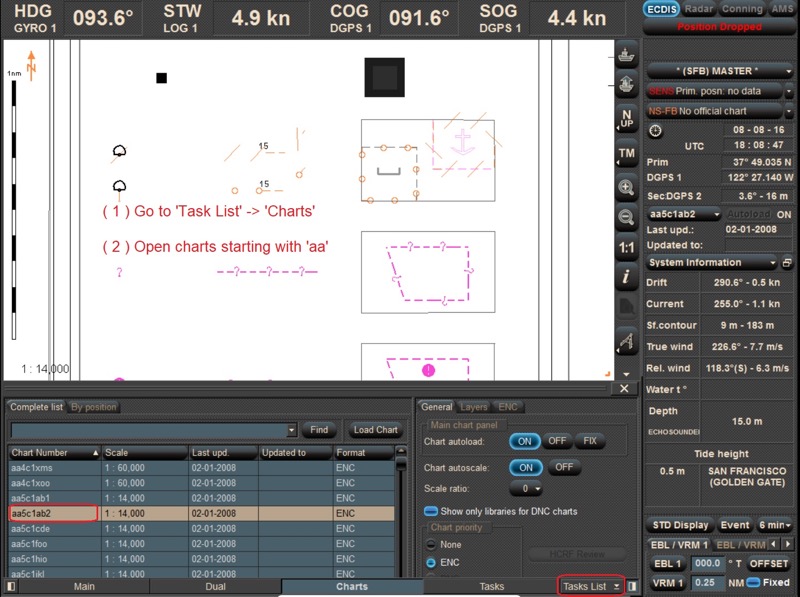

( 1 ) Нажимаем правую клавишу TrackBall в любом месте на карте

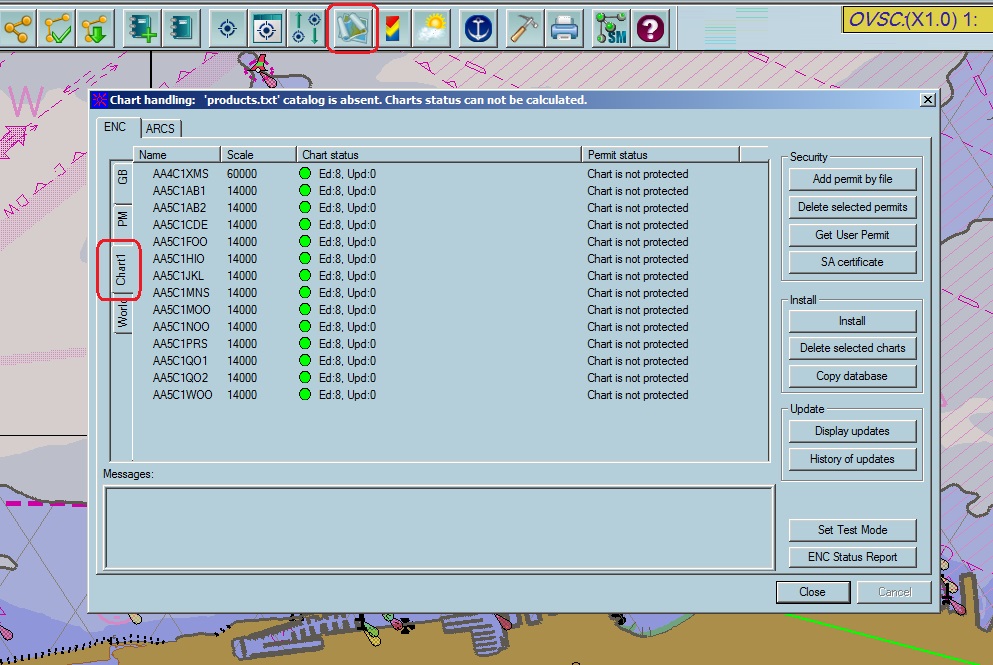

Эта система ECDIS уже имеет новую Presentation Library ed 4.0. И если вы зайдете в Charts Management utility, вы сможете легко найти там ECDIS Chart 1. Проверка карт "aa5cab1” и "aa5cab2” покажет точное соответствие рекомендациям IHO.
Надеюсь, что эта информация помогла прояснить некоторые проблемы в отношении ECDIS Presentation Library и соответствующих проверок. Желаю вам попутного ветра, спокойного моря и отсутствия замечаний при прохождении Port State Control!
Ссылка: Александр Пипченко
